      利用電阻采樣電流時,采樣電阻兩端對地電壓都比較高怎么辦

      選伊薩,找光偉達

      我想對10A左右的工頻交流(逆變輸出電流)電流采樣,本想用現有的霍爾傳感器,可發現霍爾傳感器帶寬太低,反饋的時候估計會反應比較慢。所以想用電阻采樣電流,然后用運放差分計算出電阻兩端電壓。
      采樣電阻

      可是又發現一個問題,我把電阻串在了逆變輸出的高壓側,此時采樣電阻兩端電壓都很高(共模電壓高),將近300V,肯定會把運放打壞。。。

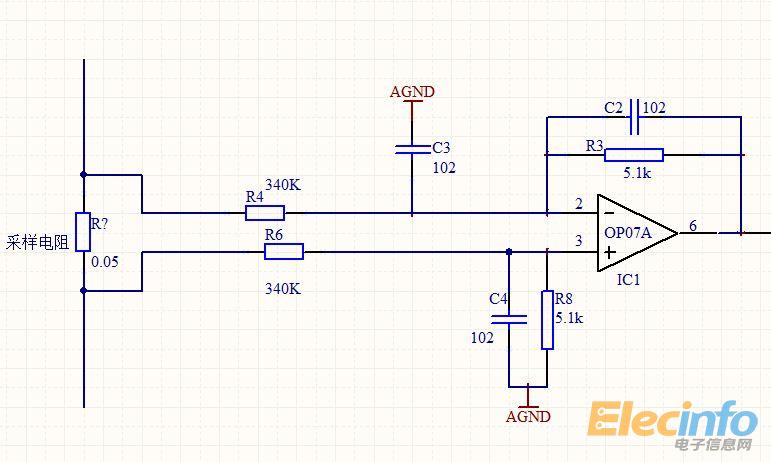

      附件里是我原本打算的電路,R3/R4=5.1/340 很小,由于分壓可以防止運放輸入端電壓太大,可是這樣運放輸出電壓就會很小很?。ㄈ绻蓸与妷?.5V,輸出電壓為0.5*5.1/340=0.0075V),影響采樣結果,不知道這種情況怎么辦?請專業人士指教!謝謝!
